ערכת פיתוח, בדיקה והערכה (Evaluation Board Kit) רשמית ומקצועית מבית Quectel Wireless Solutions, דגם PCIE-CARD-EVB KIT. ערכה הנדסית זו מיועדת למהנדסי אלקטרוניקה, מפתחי מערכות משובצות מחשב (Embedded) ואנשי מעבדות תקשורת, ומאפשרת לבצע אינטגרציה, כיול, בדיקות ביצועים ופיתוח תוכנה/קושחה עבור מודולי תקשורת אלחוטית מתקדמים בתצורת PCIe ו-M.2 (כגון מודולי סלולר LTE, 5G ורכיבי ניווט GNSS של חברת Quectel). הלוח מנגיש את כלל ממשקי המערכת של הרכיב האלחוטי ומאפשר חיבור מהיר וישיר לתחנות עבודה ומחשבי PC.

מפרט טכני ומאפיינים:

• יצרן: Quectel Wireless Solutions

• דגם הערכה: PCIE-CARD-EVB KIT (PCIECARDEVB-KIT)

• גרסת מעגל מודפס (PCB Rev): PCIE-CARD-EVB_V2.3

• מזהי דגם פנימיים: Q1-A5815 / MPQ21IH3C001113

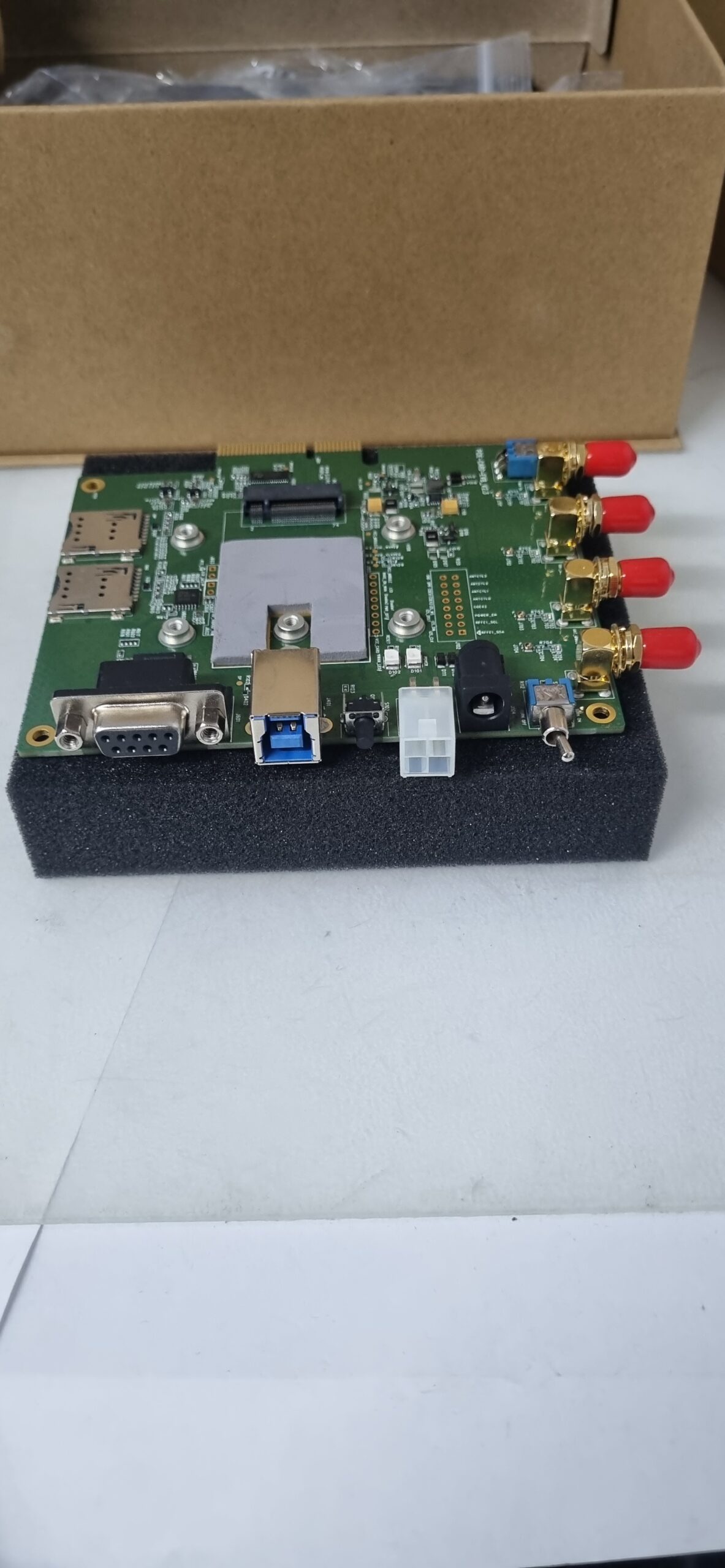

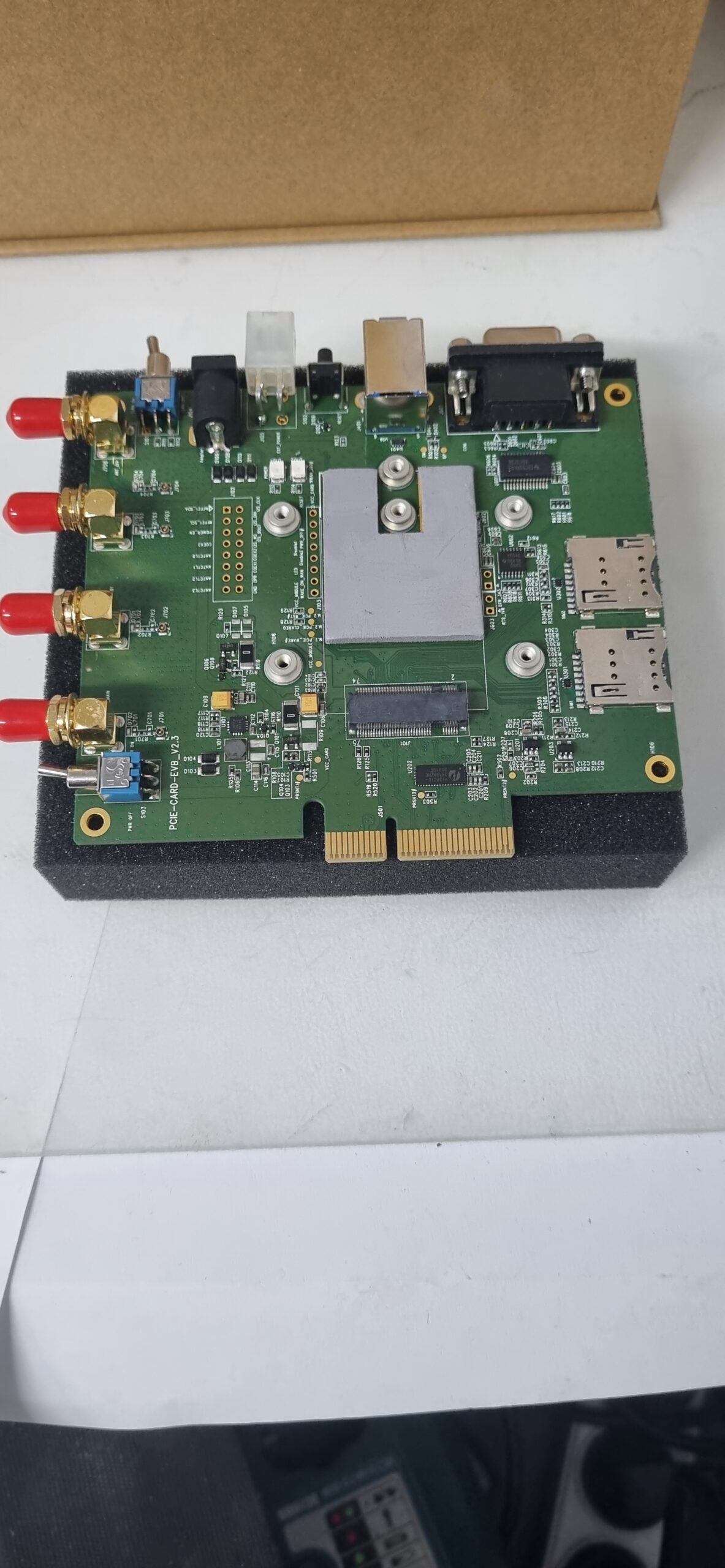

• ממשקים וחיבורים מובנים על הלוח:

  • תושבת מרכזית להתקנת מודולי תקשורת אלחוטית עם פריסת חיבורי PCIe

  • 4 מחברי אנטנה בתצורת SMA (לחיבור מערכי אנטנות RF)

  • חיבור USB 3.0 Type-B מהיר לסנכרון, העברת נתונים וחיבור למחשב מארח

  • ממשק טורי בתצורת DB9 (RS232) לדיאגנוסטיקה ופקודות AT

  • 2 חריצי כרטיסי SIM (Dual SIM) לבדיקת עבודה מול רשתות סלולריות שונות

  • מערך הזנת מתח כפול: כניסת DC שקועה ומחבר כוח פנימי מרובע (4-Pin)

  • מתגי הפעלה ובוררי מצבים (Toggle Switches) מובנים על הלוח לניהול אספקת מתח ואותות

• ארץ ייצור: סין (Made in China)

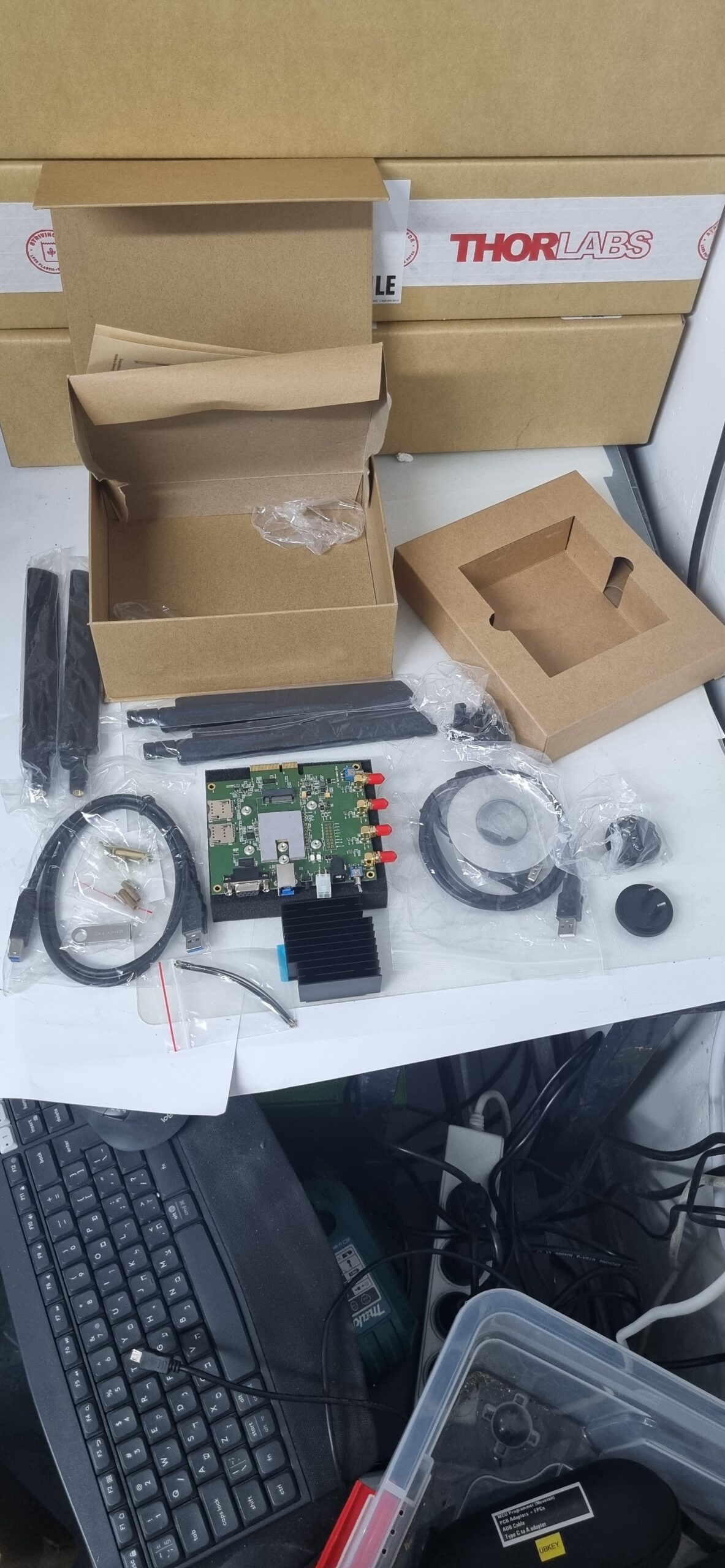

תכולת הערכה המלאה:

• לוח פיתוח והערכה Quectel PCIE-CARD-EVB_V2.3 על ספוג מגן

• 4 אנטנות תקשורת RF שחורות וגמישות

• גוף קירור (Heatsink) ייעודי מאלומיניום שחור הכולל פד תרמי מובנה להגנה ופיזור חום מהמודול

• סט כבלי ממשק וסנכרון נתונים

• שקית אביזרי קצה הכוללת ספייסרים וברגי מתכת לעיגון מכני

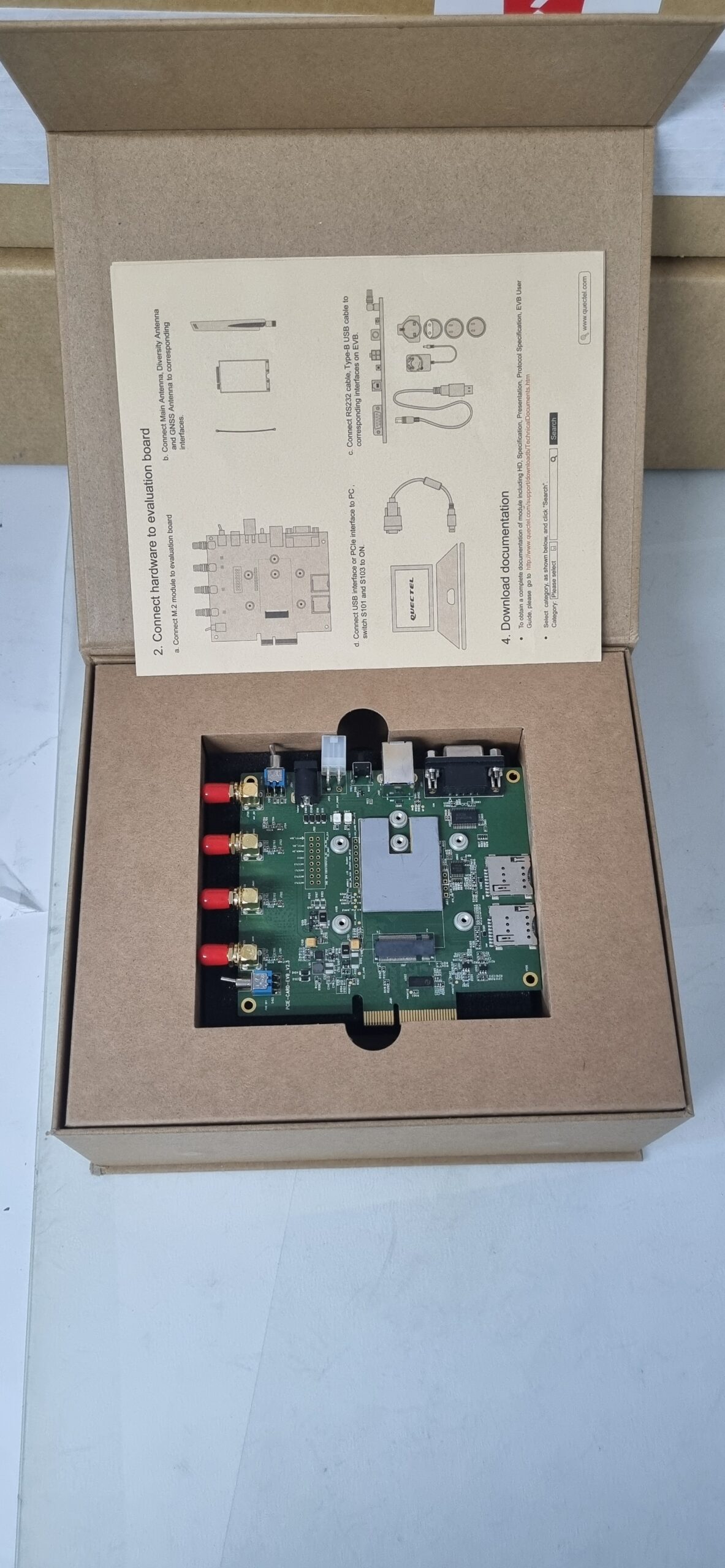

• מדריך נייר מקורי לחיבור והגדרת החומרה (Hardware Evaluation Guide)

• אריזת קרטון מקורית ושמורה של חברת Quectel
